เครื่องพับและไสกาว CREST-FX สามารถนำไปติดตั้งกับเครื่องพิมพ์เฟล็กโซแบบท็อปพรินท์ได้เพื่อทำงานร่วมกับเครื่องพิมพ์เฟล็กโซเครื่องใหม่ในรูปแบบของ FFG นอกจากนั้นเรายังสามารถติดตั้งเสริมเข้ากับ FFG เดิมที่มีอยู่เพื่อปรับปรุงคุณภาพของเครื่องพับและไสกาวให้ดีขึ้น
|
|
|
| รับชมคลิปวิดีโอสำหรับโปรโมชั่นส่งเสริมการขาย |
|
1.ส่วนจับกล่องเปล่า |
|

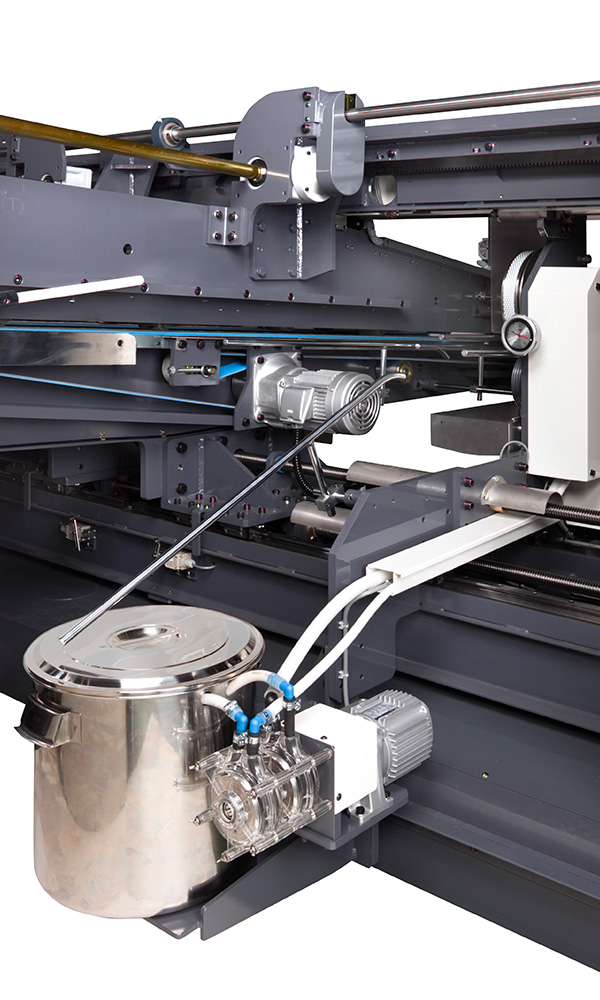

2.หน่วยไสกาว
|
 |
การปรับการกวาดสายพานด้านบนและด้านล่าง
- →การกวาดอัตโนมัติตั้งค่าตามชนิดของลอนลูกฟูก
- →กล่องเปล่าถูกส่งมาจากส่วนเซาะร่องของเครื่องพิมพ์เฟล็กโซโดยอยู่ในแนวตรง
|
|
|
 |
ปั๊มหลอด
- →บำรุงรักษาง่าย (เปลี่ยนหลอดเป็นระยะๆ)
- →ค่าใช้จ่ายในการบำรุงรักษาต่ำ
ระบบหมุนเวียนกาว
- →ใช้กาวน้อยลง
กาวที่เหลือถูกส่งกลับไปที่ถัง
ถังกาวที่มีตัวควบคุมอุณหภูมิ
- →ความหนืดของกาวคงที่แม้ในสภาพอากาศหนาวเย็น
|
|
3.ส่วนการพับ |
|
4.ส่วนตัวนับ-ส่งออก
(ชนิด “ซ้อนลงขั้นตอนเดียว”) |
 |
ระบบพับนวัตกรรมใหม่ "Superใหญ่สุด" - ชุดวงแหวนภายในและภายนอก
→พับได้อย่างถูกต้องตรงตามรอยพับ
→ความถูกต้องในการพับสูงขึ้นมาก
มีชุดล้อรีดลอนกระดาษ
→ชุดล้อรีดลอนกระดาษซ้าย ขวา มีข้างละ 5 ชุด
สามารถช่วยแก้ปัญหาหางปลาที่เกิดขึ้นกับกล่องที่มีความสูงเยอะ
มีเพิ่มชุดแขนเสริม ที่รางพับกระดาษ
→ ใช้เหล็กแข็งความหนา 50 มิล ในการทำชุดแขนเสริม ที่เชื่อมต่อรางพับกระดาษ บน ล่าง เพื่อป้องกันการสั่นสะเทือนของรางพับกระดาษ เพื่อความแม่นยำของการพับกระดาษ
สายพานส่งหลักระบบสุญญากาศ
→ป้องกันไม่ให้กล่องเปล่าเอียงหรือเบี้ยวในบริเวณการพับ
รางพับมีความแข็งแรงมากขึ้น
→คานและสันเสริมความแข็งแรงขึ้น หมดปัญหารางพับด้านล่างสั่นเมื่อมีกล่องเปล่าผ่านเข้ามา
สายพานเสริมในการพับที่ปรับความเร็วได้
→สามารถเลือกความเร็วสายพานที่เหมาะสมได้ตามความยาวและความกว้างของผนังกล่อง
|
|
|
 |
|
การทำงานความเร็วสูง
→การทำงานที่เสถียรและมีความเร็วสูงสำหรับกล่องขนาดเล็ก
รองรับกล่อง FFG หลากหลายรูปแบบ
→สามารถนับจำนวน RSC แบบมีที่จับ ไดคัทรูปทรงต่างๆ และกล่องที่ติดกาวด้านนอก ที่อยู่ในกองได้อย่างถูกต้อง
ความปลอดภัย
→ประตูมีอินเตอร์ล็อกป้องกันอุบัติเหตุในระหว่างทำงาน
|
|

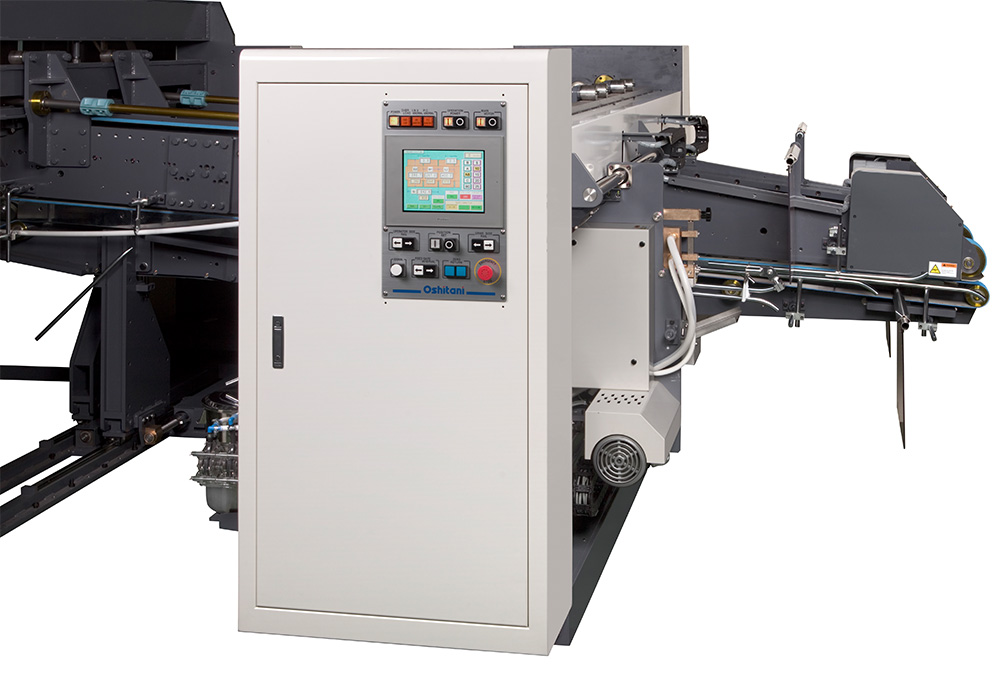

5.แผงควบคุม |
|
|
 |

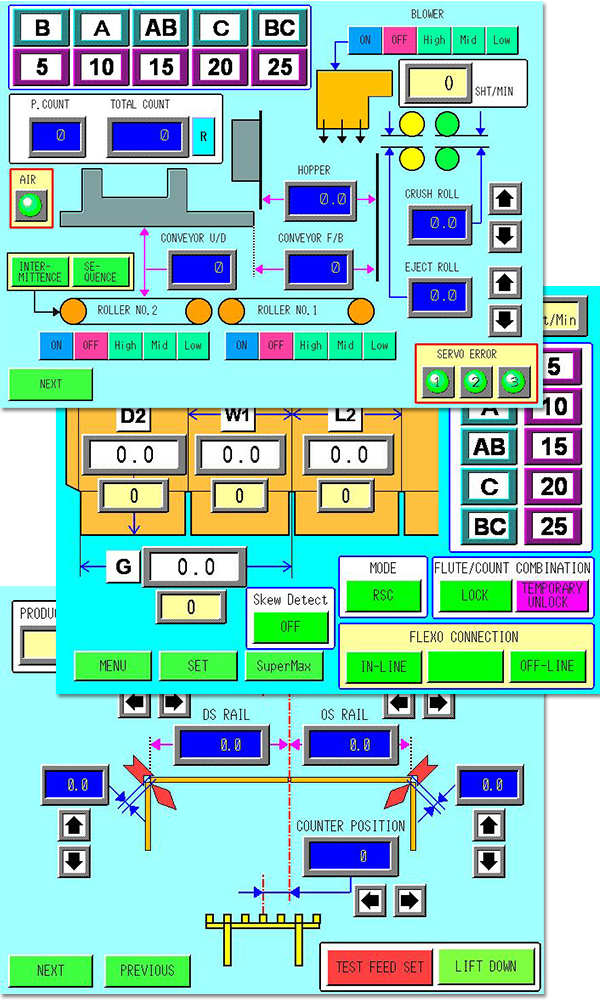

หน้าจอสีระบบสัมผัส
(ส่วนการป้อนและส่วนการนับ)
→การติดตั้งรวดเร็วและง่ายดาย
→ระบุสถานะการทำงานและสัญญาณเตือน
→อินเทอร์เฟซที่ใช้งานง่าย
โมดูลเว็บเซิร์ฟเวอร์
(คุณลักษณะเสริม)
* ต้องใช้เครือข่าย LAN
→การตรวจสอบสถานะการทำงานของ PLC และการอัพเดต/แก้ไขโปรแกรมสั่งงานสามารถทำได้ผ่านทางอินเทอร์เน็ต
|
|
|
|
ข้อมูลจำเพาะ |
|
|
 |
| Total Machine Length |
Approx. 13.0m |
| Total Machine Weight |
Approx. 16.0t |
| Power Requirements |
40kW (AC200V), 50/60Hz, 3P, 200A |
| Air Flow Rate |
380L/min. |
| Flute |
A, B, C, AB, BC |
| Counts per Bundle |
| B flute |
10, 15, 20, 25 |
| A, C flute |
5, 10, 15, 20 |
| AB, BC flute |
5, 10 |
|
* When 5 counts/bundle is selected, production speed should be less than 75 sheets/min. |
|
|
| Machine Size |
2.1 type |
2.4 type |
2.7 type |
| Max. Speed |
300 sheets/min. |
300 sheets/min. |
200 sheets/min. |
| Side Panel (L2) |
Max. |
775 |
825 |
900 |
| Min. |
175 |
175 |
200 |
| End Panel (W1) |
Max. |
525 |
600 |
675 |
| Min. |
130 |
130 |
130 |
| L2 + W1 |
Max. |
1050 |
1200 |
1350 |
| Min. |
305 |
305 |
330 |
| Sheet Width (D2) |
Max. |
650 |
800 |
1240 |
| Min. |
200 |
260 |
280 |
| Glue Flap Width (G) |
35 |
35 |
35 |
|
|
