長年使用したフレキソフォルダーグルア（FFG)で、「印刷機はまだ使用できるがグルアの機能･精度が落ちてきた」
「グルアがボトルネックになって機械全体のスピードが上がらない」、という問題を抱えていませんか？
フォルダーグルアは専門メーカーにお任せ下さい。

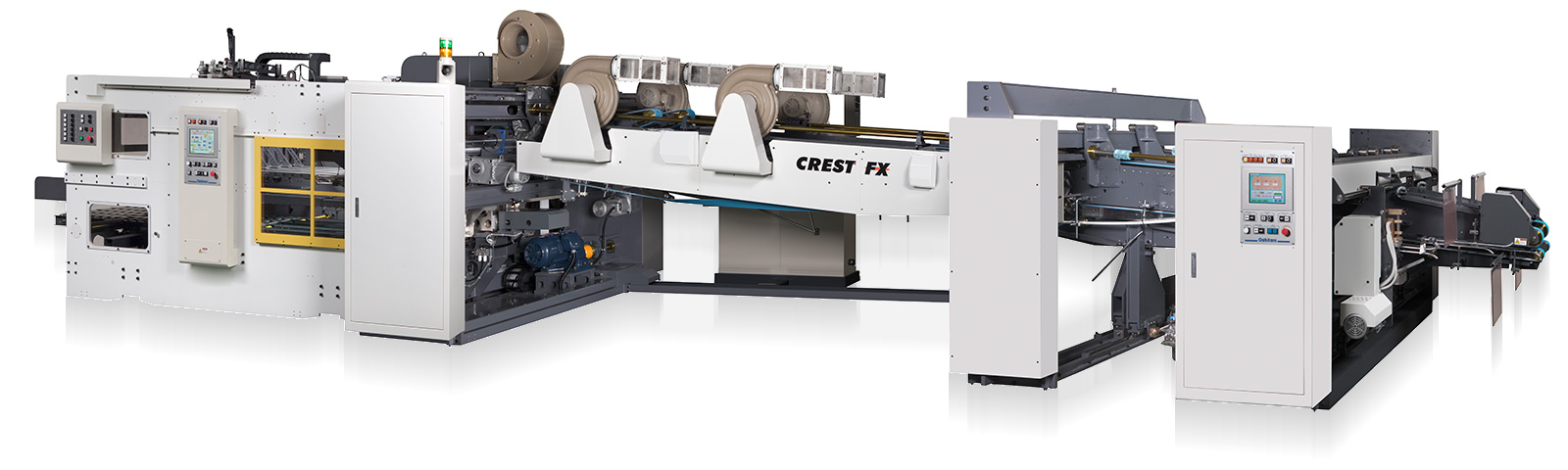

CREST-FXは、既設のFFGのグルア部分の入れ替えに最適のマシンです。
|
|
|
| スペシャルムービー公開中！ |
|
1.シートキャッチング部（フォールディング部先端） |
|
2.糊装置
|
 |
フルート別すきま調整機構
- →フルートに合わせて上キャッチングベルトの先端が上下
- →印刷機スロッタ部から出たシートを真っ直ぐ受け止める
|
|
|
 |
チューブ式ポンプを採用
ポンプによる糊循環方式
サーモスタット付き糊タンク
|
|
3.フォールディング部 |
|
4.カウンタ部（ダウンスタック・ワンステージタイプ） |
 |
新機構折り曲げ補助装置【SuperMax】を搭載
→罫線位置で確実に折れ曲げ
→貼り合わせ間隔精度の飛躍的な向上
フォーミングローラを搭載
→フォールデング部後部に設置。フィッシュテールになりがちな深い箱を、外側側面から矯正。
強化フレームを設置
→厚50mmのフレームで上下フォールディングレールをつなぎ、下レールの「ブレ」を防止。安定した折り曲げ精度に寄与。
サクションベルトを採用
→折り曲げ最終段階でのシートの「ひねり」を防止し、スムーズにシートを搬送
フォールディングレールの剛性を強化
→下レールのサポート、フレームのリブの補強などシート通過に伴う振動を徹底的に排除。
左右折り曲げベルトスピード単独変速
→単独モータを採用。長さ面、幅面の寸法により、折り曲げベルトのスピードを加減速可能。
|
|
|
 |
|
高速化を実現
→アンダースタックタイプではスピードダウンを強いられた小さなサイズのケースでも、高速で安定したカウント及び払出しが可能に
抜きや外貼りケースも通紙可能
→引っ掛かることなくバッチカウント可能。（抜き形状には制限があります。外貼りケースは、折曲げ寸法に制限があります）
作業時の安全性を確保
→運転時はインターロック付きドアが開かないため、不意に手を出すなど不慮の事故を防止
|
|
5.コントロールパネル |
|
|
 |
カラータッチパネル（給紙部、カウンタ部）
→寸法セットの簡素化
→運転状況、各種アラームを表示
ウェブサーバユニットを搭載
※オプション。工場内にLAN接続環境がある場合に限ります。
→インターネット経由でPLCプログラムの修正や設備の稼働状況のモニターが可能
|
|
|
|
スペック |
|
|
 |
| 機械全長 |
約13.0m |
| 機械全重量 |
約16.0ton |
| 所要動力 |
40kW (AC200V), 50/60Hz, 3相
|
| 所要エアー源 |
毎分380L （エアーコンプレッサー AC200V 3.7kW相当） |
| 対応フルート |
A、B、C、AB、BC |
| 結束枚数 |
| B段 |
10, 15, 20, 25 |
| A段、C段 |
5, 10, 15, 20 |
| AB段、BC段 |
5, 10 |
|
※5枚結束時は、生産スピードは毎分75枚以下。 |
|
|
| 機械サイズ |
2.1 type |
2.4 type |
2.7 type |
| 最高生産スピード |
毎分300枚 |
毎分300枚 |
毎分200枚 |
| 長さ面寸法(L2) |
最大 |
775 |
825 |
900 |
| 最小 |
175 |
175 |
200 |
| 幅面寸法 (W1) |
最大 |
525 |
600 |
675 |
| 最小 |
130 |
130 |
130 |
| L2 + W1 |
最大 |
1050 |
1200 |
1350 |
| 最小 |
305 |
305 |
330 |
| 紙幅 (D2) |
最大 |
650 |
800 |
1240 |
| 最小 |
200 |
260 |
280 |
| 糊付けしろ幅 (G) |
35 |
35 |
35 |
|
|
