フォルダーグルアに要求されること。それは、大小様々なサイズのシートを正確に折り続けること。
この業界の長年の課題に、押谷製作所が一つの答えを導き出しました。
フォールディング部内に設けた新発想の装置で、折り曲げる前に勝負を決めます。

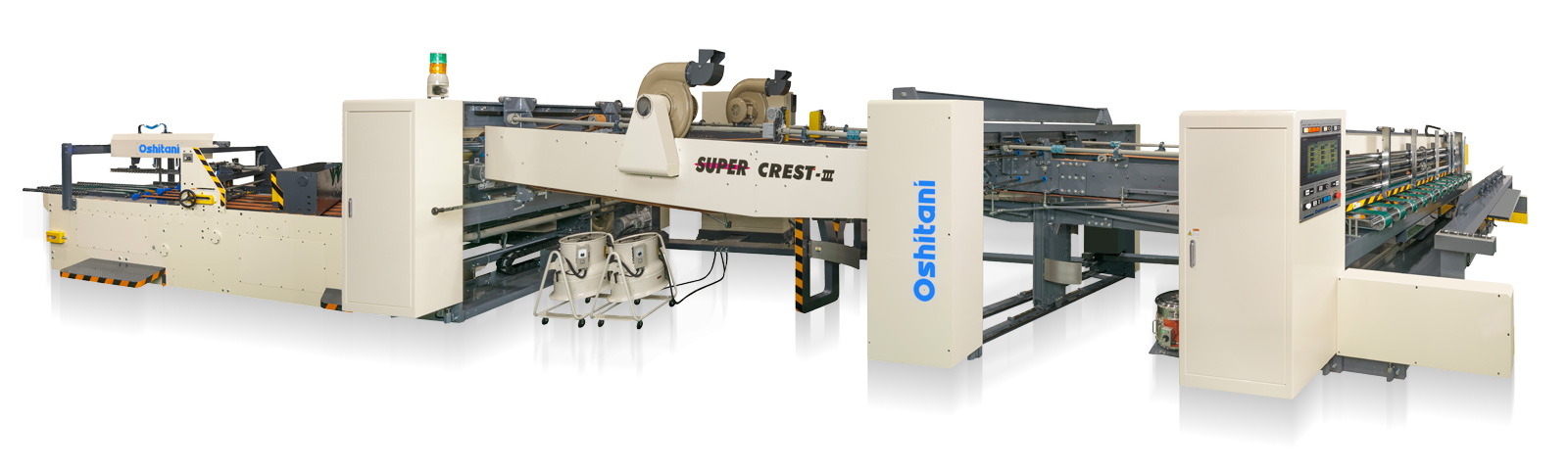

専門メーカとして蓄えたノウハウを惜しみなく結集させたフォルダーグルア、「スーパークレストⅢ」。
従来機をグレードアップしハイレベルで安定した貼り合わせ間隔精度を実現した、ユーザーフレンドリーなマシンです。
|
|
スペシャルムービー公開中! |
|
1.給紙部 |
|
2.糊装置 |
|
サクションベルト給紙方式
→確実に安定して真っ直ぐ給紙
|
|
|
|
チューブ式ポンプを採用
→メンテナンスが簡単
→メンテナンスコストの低減
ポンプによる糊循環方式
→余った糊はタンクへ回収。糊を無駄なく使用
サーモスタット付き糊タンク
→寒い季節でも糊粘度が安定
|
|
3.フォールディング部 |
|
4.直角矯正部 |
|
新機構折り曲げ補助装置【SuperMax】を搭載
→罫線位置で確実に折れ曲げ
→貼り合わせ間隔精度の飛躍的な向上
フォーミングローラを搭載
→フォールデング部後部に設置。フィッシュテールになりがちな深い箱を、外側側面から矯正。
強化フレームを設置
→厚50mmのフレームで上下フォールディングレールをつなぎ、下レールの「ブレ」を防止。安定した折り曲げ精度に寄与。
サクションベルトを採用
→折り曲げ最終段階でのシートの「ひねり」を防止し、スムーズにシートを搬送
フォールディングレールの剛性を強化
→下レールのサポート、フレームのリブの補強などシート通過に伴う振動を徹底的に排除。
左右折り曲げベルトスピード単独変速
→単独モータを採用。長さ面、幅面の寸法により、折り曲げベルトのスピードを加減速可能。
|
|
|
|
シート受けエレベータ
→排出されたシートを1枚目から確実に受け止め安定して
直角矯正部に溜める。
特殊吹き出し口付きブロアー
→吹き出し口の向きを自由自在に変更できるため、反ったシート、反発のあるシートなどを強力に押える。 |
|
|
5.カウンタ・エジェクタ部 |
|
6.コントロールパネル |
|
アンダースタック方式
→反発の強い小さなケースでも安定してカウント
→高速運転に最適
カウンタ部バッチ排出部シート押さえ装置
→シート押さえ位置はシートの大きさによって自動で最適位置にセットされ、
シートが積み上がる過程で上部の2〜3枚が前方に滑り落ちるのを防止。
シートの大きさや材質に関わらず、機械本来の最適スピードを維持することができ、
毎分当たりの平均生産枚数の向上に繋がる(理論値で2.5%アップ)
|
|
|
|
カラータッチパネル
(給紙部、排紙部)
→寸法セットの簡素化
→運転状況、各種アラームを表示
→オーダーメモリー機能
ウェブサーバユニットを搭載
※オプション。工場内にLAN接続環境がある場合に限ります。
→インターネット経由で、メーカー側PLCプログ ラムのアップロードや修正、トラブル発生時の稼働状況のモニターが可能
|
|
スペック |
|
|
|
最高ベルトスピード |
毎分120m |
機械全長 |
(2700型)13,535mm
(3000型)14,485mm |
機械総重量 |
(2700型)約13.0トン
(3000型)約14.0トン |
所要動力 |
25kW (AC200V) 50/60Hz
3相1次側ブレーカ定格電流125A以上 |
所要エアー源 |
毎分100L
(エアーコンプレッサー AC200V 1.5kW相当) |
対応フルート |
A段, B段, C段, AB段, BC段 |
結束枚数 |
B段 |
10, 15, 20, 25 |
一束の最大高さ:
250mm
一束の最小高さ:
75mm |
A段、C段 |
5, 10, 15, 20 |
AB段、BC段 |
5, 10 |
|
|
|
機械サイズ |
2700型 |
3000型 |
長さ面寸法(L2) |
最大 |
900 |
1000 |
最小 |
200 |
200 |
幅面寸法 (W1) |
最大 |
675 |
750 |
最小 |
130 |
130 |
L2 + W1 |
最大 |
1350 |
1500 |
最小 |
330 |
330 |
紙幅 (D2) |
最大 |
1240 |
1400 |
最小 |
280 |
280 |
糊付けしろ幅 (G) |
35 |
35 |
※標準のシートサイズを記載しております。
特殊寸法につきましてはご相談に応じます。
※反対勝手仕様も承ります。
※仕様、デザインは改良のため予告なく変更する場合がございます。
あらかじめご了承下さい。
|
|
|
